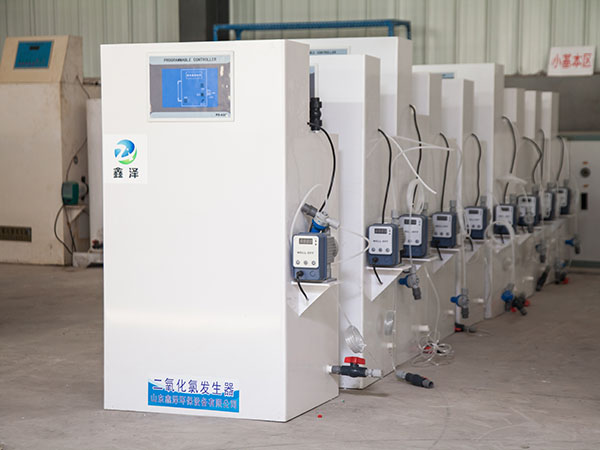

二氧化氯投加器

  二氧化氯投加器是最新研制的設備，其工作原理是采用計量泵將配比好的二氧化氯溶液投加到需消毒的水體中，該設備還具有運行安全可靠、占據空間小、安裝方便、操作管理簡單、運行費用低等諸多優點，因此在水消毒領域中得到廣泛的應用。

1、二氧化氯投加設備介紹　

①二氧化氯投加器采用穩定型二氧化氯消毒藥劑、經水溶解產生二氧化氯消毒藥劑，通過正壓投加的工藝，單臺產氯量（有效氯）為100g/h。

②反應原理：A劑為二氧化氯+B劑活化劑

    ③設備組成：

供料系統、反應系統、控制系統、自動泄壓系統、投加系統、安全系統等組成。

2、二氧化氯投加器設備特點

①二氧化氯投加器以穩定型二氧化氯為原料，采用真空攪拌反應工藝，生產二氧化氯為主、氯氣為輔的復合消毒液。

②原料輸送采用進口電磁隔膜計量泵，運行安全可靠，且振動小、噪音低。

③二氧化氯投加器自動控制系統有效克服了傳統情況下因水壓波動而造成發生裝置誤停機現象。

 ④經過多年使用經驗，我公司選擇用威爾沃夫計量泵，此計量泵控制出藥量穩定（每分鐘最低0.41克）使用壽命長，故障率低，而且廠家保修一年，。

⑤自動停機報警功能。說明：計量泵是不能空打的，該設備的全防腐液位控制開關輸出24MA控制信號，給中央控制系統CPU實現設備停機并指示報警。實現了防止泵的空打現象。

⑥設備可實現原料液位、動力水壓、計量泵與設備控溫同步工作等功能，可實現遠程監控，同時具備就地操作功能。

⑦觸摸屏結構的操作部分，具有防腐、耐用、可靠性強的特點。在污水處理設備間的腐蝕環境下，空氣中迷散著腐蝕性的氣體，常規的低壓電器無法在此環境下長期正常工作，只有通過防腐處理的觸摸屏才能保證防腐耐用，安全可靠。

⑧我公司生產的二氧化氯投加器采用一體式設計，便于現場安裝，占用空間小，美觀、大方。

⑨控制屏結構的操作部分，具有防腐、耐用、可靠性強的特點。

3、二氧化氯投加器設備使用方法和技術性能、參數

設備電源:   AC 220V

設備開機步驟：

將二氧化氯粉劑或片劑按比例配好的溶液加入設備中，然后打開電源開關，按啟動按鈕，啟動計量泵，根據藥量調節計量泵脈沖。

設備關機步驟：

按設備停止按鈕，關閉設備電源。

3.1、二氧化氯投加器主機

產地：山東鑫澤環保

型號：XZ-100

有效氯產量:100g/h；

原料轉化率：≥95%；

原料進料比（A劑：B劑）：1:1；

電壓/頻率：電壓：220V ；頻率：50HZ；

功率：25W；

3.2、計量泵：

產地：威爾沃夫

    采用進口威爾沃夫電磁隔膜計量泵。威爾沃夫計量泵克編程高精度微處理器控制、帶液晶顯示和2個觸摸鍵?？蓪?duì)輸入脈沖進行乘法或除法運算及批次累計。手動/自動方式可選。配套使用Digi-Pulse流量監控器，可對流量進行報警監視。

計量泵參數：

型號：DFD-03-07

    流量：0-3L/H

    壓力：0.7MPa

    過流件結構材質：PVDF

隔膜材質：加氟復合膜

    泵殼材質：PP

    沖程頻率：0～120次/分

    手調流量范圍/精度：±1%

    防護等級：IP65

絕緣等級：F

3.3二氧化氯投加器微電腦控制儀

    產地：山東濰坊

型號：A1C

大尺寸數字溫度顯示/設定

低液位停機保護，欠壓保護功能

遠距離啟?？刂乒δ?/p>

手動自動狀態斷電記憶，來電自恢?jǐn)嚯娗盃顟B(tài)

手動單獨控制相關控制點，自動停機延時沖洗功能

全封閉ABS塑殼，密封性好，IP65防護等級

固態無觸點加熱控制

4、二氧化氯殺菌效果優于其他消毒設備；

選擇二氧化氯投加器產生二氧化氯作為消毒劑使用，作為一種消毒劑，二氧化氯不但其殺菌能力要好，消毒性能要持久，而且其副產物還要少，不產生有毒物質，使用安全穩定也是很重要的。目前，常用的飲用水消毒劑有氯、臭氧、二氧化氯，下面對其性能及副產物作一比較，其結果且下表：

5、設備生產執行標準（不局限于以下標準）

   JB2932-86        《水處理設備制造技術條件》

   ZBJ98003-87      《水處理設備油漆包裝技術條件》

    ZBJ98004-87      《水處理設備原材料入廠檢驗》

   HJ/T 272-2006   《化學法二氧化氯消毒劑發生器》

    GB/T  20621-2006 《化學法復合二氧化氯發生器》

 Q/QSDXZ001-2017  《山東鑫澤環保設備有限公司企業標準》

6、設備生產質量控制

①嚴格執行二氧化氯投加器設計、制造標準。

②嚴格按照ISO9001-2000質量體系認證的產品制作流程。

③設備制造所需材料必須經過檢測，以符合設計和制造標準。

④所有泵的過流部分、密封填料須進行1.5倍壓力試驗。

⑤所有容器和接口均應按有關規定進行水壓試驗。

⑥在產品生產過程中，從原材料進廠經中間產品到最終產品的各個階段均應按照國家有關標準進行檢驗和驗收。

⑦在發貨前對貨物的質量、規格、性能、數量和重量等進行準確而全面的檢驗。最終產品可在現場驗收，驗收人員可以依據相關標準對本產品生產和檢驗有關的檔案進行檢查，如發現質量問題，供方應進行反修直至產品達到規定的質量要求。

⑧產品最終應通過現場調試和運行而通過驗收，現場客戶的驗收作為最終產品合格的保證。

⑨驗收時應提供全套資料，包括說明書、合格證等。

7、其它說明的內容

7.1 關于設備供電電壓的聲明

鑒于目前國內某些地區供電電源現狀，電壓不僅超過國家的規定，也超過了我公司產品許可證的范圍，如有此地區電源電壓標準220V電壓設備不能小于198V或高于244V，標準380V設備不能小于320V貨高于402V,電源的超范圍波動影響設備的使用，甚至造成設備配件的損壞。

對目前電源電壓波動或浪涌電壓超過允許范圍的地區或單位，敬請加裝交流穩壓電源設備。對電源電壓超范圍的設備或設備配件損失，我公司不承擔質量保證責任。

使用以前，請仔細閱讀設備使用說明書。

7.2其它需要說明的內容

    ①設備使用過程中，使用單位需安排專人進行定期巡視，保證設備間內干燥、整潔、通風良好；

    ②、設備運行所需原料必須分開存放，避免原料混合，保證安全；

    ③設備間無人看管期間，設備間需上鎖關閉，防止閑雜人等進入；

    ④設備定期進行檢修，確保設備正常運行；

    ⑤嚴禁設備管理人員私自拆裝設備，避免事故發生；

⑥設備運行，正常巡檢注意設備內液位，保證設備內有料，防止計量泵長時間空載運行，損壞計量泵。

 8、常見故障

計量泵不進料

1.長時間不用，進料管內有空氣，將計量泵上端軟管連接處打開，排除空氣

2.計量泵損壞，將計量泵返廠維修

9、二氧化氯消毒粉（含量48％）調配加藥說明

9.1飲用水藥劑使用方法：

將秀霸二氧化氯消毒粉II型A劑1000喜樂包裝剪開后，全部倒入盛有46公斤水的塑料器或瓷器內（嚴禁將水倒入粉末）再加入配套活化劑B劑攪拌溶解后加蓋靜置60-90分鐘，等完全活化，即得46公司嘗試為10000ppm的二氧化氯母液?；?qū)倒入23公斤水溶后倒入投加器A（氯酸鈉）罐中，B劑放入23公斤水溶角后倒入投加器B（鹽酸）罐中參考下表使用。具體使用濃度和方法根據GB5749-2006使用，用戶亦可視水質情況酌情增減使用濃度。

藥劑投加量舉例：

自來水消毒時，調配好的二氧化氯母液與自來水的使用比例為1：50000

地下水消毒時，調配好的二氧化氯母液與自來水的使用比例為1：33000

9.2醫療污水藥劑使用方法：（1ppm=1mg/L，1mg=1mL）

藥劑投加量舉例：

重度污水消毒時（5ppm=5mg/L=5mg/1000mL=1；200），調配好的二氧化氯

母液與自來水的使用比例為1：200

將秀霸二氧化氯消毒粉型A劑（1000G）倒入盛有25公斤水的塑料容器內，攪拌溶解后倒入A桶中，B劑（1000G）倒入盛有25公斤水的塑料容器內，攪拌溶解后倒入B桶中，打開計量泵即可使用。

10、計量泵調節方法

計量泵參數：
